EMDCSS循环动单剪仪是英国GDS公司出产的一款由电机节造的剪切试验系统，是一款既能做静态单剪又能做动态单剪的剪切力测试仪。EMDCSS电机节造的动态循环单剪试验系统职能壮大，可进行强震测试，以及动强度、动态模量、阻尼比等土体动态指标测试，能够水平施加动荷载，比动三轴尝试更快捷。

在EMDCSS动态循环单剪仪的试验过程中，在圆柱形土样侧限被涂有特富龙涂层的低摩擦剪切环约束，确保横截面面积不变。施加剪力荷载（见下图）时，垂直位移可被预防，确保常体积前提，也就是单剪。

GDS电机节造的动态循环单剪试验设备（EMDCSS）能够很好地钻研土的动态个性，由于它简易并且能够仿照现场的很多加载前提，而这些特点是其它尝试室设备所无法达到的。EMDCSS动态循环单剪仪能够让主应力的方向安稳和陆续地旋转90度。仿照主应力旋转的能力能够适合钻研很多岩土问题，蕴含地震荷载。该循环单剪仪能够直接钻研排水和不排水前提下的剪切应力和剪切应变的关系（见下图）。该单剪试验也能够用于海底结构，滑坡和地震机能钻研的通例试验。

另表，GDS动单剪测试系统EMDCSS的动态循环职能还能够用来钻研单剪前提下的阻尼比和液化。

单剪前提下剪切应力（kPa）和剪切应变（%）曲线图以及试样变形示意图

EMDCSS循环动单剪测试系统表观图：

EMDCSS循环动单剪仪规格:

（1）可选的频率领域：静态~0.5Hz/静态~5Hz
（2）试验选项：单一剪切试验/直接剪切试验
（3）可选的荷载领域：5kN/10Kn
（4）可选的试样直径：50mm/70mm,或用户自界说
（5）试样高度：20mm (最大25mm)

循环动单剪仪特点概述:

（1）表层涂有特富龙资料，低摩擦约束环用于维持K0前提
（2）高质量，低摩擦线性导轨用于确保法向和剪切方向的刚度和装配精度
（3）对静态/单调测试没有最幼速度限度
（4）该循环动单剪能够从GDS波形数据库选择实现动态循环试验的波形（正弦波，方波，三角波和半正弦波等）或者选取用户自界说的1000个节造点的波形
（5）EMDCSS动态循环单剪仪能够通过选择增长剪切盒附件（可换的底座和压盘安插），升级为单调直剪系统或者循环直剪系统
（6）切合 ASTM D6528 规范和 NGI 试验法式
（7）P波和S波弯曲元系统（可选的）

循环动单剪仪选型:

GDS可提供三款动态循环单剪试验系统，别离是：
(1) EMDCSS 电机节造的动态循环单剪试验系统
(2) ADVDCSS 组合式高级动态循环单剪试验系统
(3) DCSS气动的组合式动态循环剪切设备

用户能够凭据分歧的尝试需要，选择合适的动单剪系统

动态循环单剪试验系统技术参数:

● 整套动单剪系统尺寸和沉量 = 1200mm (高) x 500mm (长) X 770mm (宽), 沉量 = 160kg

● 电参数 = 240V 或 110V 50/60Hz 单相

● 数据采集 = 蕴含 8 (+/- 10V 量程) 个输入通路, 16 bit A/D 转换器，与节造？榧

● 节造？ = 关合回路节造反馈系统，与数据采集？榧。 16bit 双反馈节造通路，USB通讯接口。

● 位移量程: 轴向 = +/- 25mm, 剪切 = +/- 15mm: 精度 = <满量程的0.1% (现实上, 轴向量程为 +/-50mm以援手试样的装置，但是丈量冲程为 +/- 25mm).

● 试验的丈量位移 (低量程的 LVDT 传感器):轴向 = +/- 2.5mm, 剪切 = +/- 2.5mm: 精度 = <0.1%的满量程

● 位移分辨率 = 16 bit (也就是 +/- 20mm = 0.6μm, +/- 15mm = +/- 0.5μm, +/- 2.5mm = <0.1μm)

● 力的精度 = <0.1%的荷沉传感度量程（轴向和剪切），例如：对于5kN的荷沉传感器精度为5N, 对于10kN的荷沉传感器精度为10N

● 力分辨率 = 16 bit (也就是5kN荷沉传感器 <0.2N , 10kN 荷沉传感器<0.4N)

● 每周期节造数据点 = 5,000@1Hz, 1,000@5Hz

动态循环单剪试验系统特点:

（1）个既能做静态单剪又能做动态单剪的系统。

（2）专门的剪切力荷沉传感器设计有助于削减摩擦力带来的误差。
（3）蕴含专门的试样造备工具，针对每个试样尺寸。
（4）开发了GDSLAB软件包，提供了和谐的岩土室内试验要求的界面，能够矫捷的设置系统，未来能够很容易的扩大
（5）美满的GDS用户支持 (见网站上的证明书 www.gdsinstruments.com)
（6）DCSS 能够升级到以下的大局：

直剪系统：

弯曲元试验系统(P波和S波)

GDS 剪切力荷沉传感器                      GDS 单剪试样筹备装置

动态循环单剪仪升级:

通过配置合适的硬件和软件，EMDCSS动单剪仪可升级成单调直剪系统或者循环直剪系统；DCSS气动动单剪系统能够升级到直剪系统和弯曲元试验系统 (P波和S波)。GDS组合式动态循环单剪试验系统能够升级实现静三轴试验及动三轴试验。具体规划请征询开云kaiyun电竞。

EMDCSS循环动单剪仪价值:

动态循环单剪试验系统属于GDS公司出产的高级土工试验仪器，价值跟系统配置亲昵有关，具体价值请征询开云kaiyun电竞各地处事处

EMDCSS循环动单剪仪，即GDS电机节造的动态循环单剪试验系统即可实现单一剪切试验，也可实现直接剪切试验，并且是可同时进行静动力单剪试验的剪切试验机，可作为组合式大型单剪仪使用。该动态循环单剪仪设计良好，不仅保障了操作轻便，法式挪用迅捷，同时保障了试验成效的良好。GDS剪切试验系统又有了新的开发进展，剪切仪器中增长了GDS特有的幼应变与大应变耦合丈量职能。GDS动单剪仪具体信息请征询开云kaiyun电竞，欢迎选购。

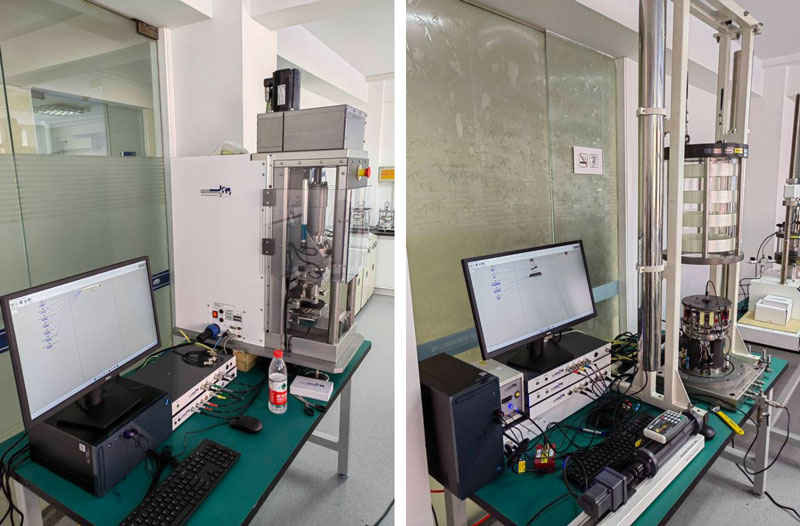

用户图片：

浙江科技学院 EMDCSS
