孔底沉渣厚度是影响灌注桩承载能力的重要成分之一
，若是灌注桩底沉渣过厚
，首先会影响到浇灌混凝土的质量
，影响混凝土的强度
，其次会在孔底和桩底形成一个夹层
，减弱了基地承载力和嵌岩成效
，最后桩底水的渗入
，产生浮力
，会影响成桩的不变性。

分歧领域的桩基对沉渣厚度的划定

1.《构筑桩基技术规范》（JGJ94-2008）和《港口工程桩基规范》（JTS167-4-2012）中划定：在灌注混凝土前
，孔底沉渣厚度对于端承型桩不应大于50mm
；对于摩擦型桩不应大于100mm
；对于抗拔、抗水平力桩不应大于200mm。

2.《公路桥涵施工技术规范》（JGJ041-2000）中划定：摩擦桩沉淀厚杜爪切合设规划定
，设计无要求时
，对于直径≤1.5m的桩
，摩擦桩沉淀厚度≤300mm
；对桩径＞1.5m或桩长＞40m或土质较差时
，摩擦桩沉淀厚度≤500mm。支承桩的沉淀厚度不大于设规划定。

3.《铁路桥涵工程施工质量验收尺度》（TB10415-2003）中划定：浇筑混凝土前桩底沉渣允许厚度为：摩擦桩不应大于300mm
，柱桩不应大于100mm。

导致孔底沉渣过厚的原因有好多
，比力直接的原因就是施工人员无法正确判断孔底沉渣的厚度
，清孔清渣的水平不够。

在灌注桩施工工艺流程中
，会通过抽渣筒或者液压泵等设备进行清孔操作
，断根孔底那些不适合作为桩端持力层的土。在整个施工过程中
，我们会有两次清孔操作。第一次清孔是在成孔之后
，孔底沉渣厚度不大于20cm
，第二次清孔是在灌注水下混凝土前
，摩擦桩沉渣厚度大于20cm或端承桩沉渣厚度大于5cm时
，利用导管进行二次清孔。在清孔操作前后就必要一些检测伎俩对孔底沉渣的厚度进行检测。

孔底沉渣厚度检测步骤：

（1）常用的检测步骤是“测绳法”
，丈量拴一沉块
，绳放到孔底
，凭借施工人员对软硬土层的感触判断孔底沉渣厚度。但“测绳法”报答成分判断较多
，正确度不高。

测绳法

2）国表传统的检测步骤是下放一个视频探头
，肉眼进行观察。但是
，操作功夫长导致清孔功夫过长
，操作不实时。同时施工人员靠近桩孔操作
，危险系数高。同时灌注桩施工自身是在一个地下和水下的环境中
，存在诸多不确定成分
，让施工人员无法判断桩底沉渣厚度。

传统的测试步骤

3）SQUID检测步骤：

为了让施工人员正确丈量孔底沉渣的厚度
，对清孔工作进行评估

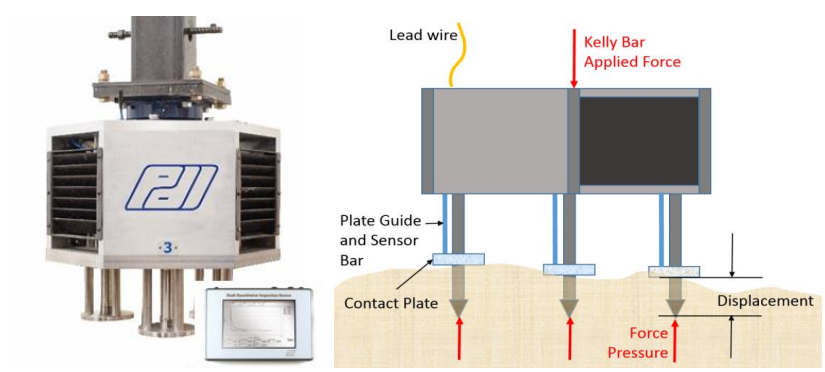

，可利用桩基动力学公司新研发的SQUID孔底沉渣质量检测仪
，通过一个钻杆衔接适配器
，将该设备直接装置在钻杆上
，下放到钻孔中去
，通过3个可伸缩的接触盘
，丈量孔底沉渣厚度
，同时也对桩端土层承载力进行复核验证。

SQUID钻孔桩沉渣厚度检测仪
，用于丈量孔底沉渣厚度和桩端土层的承载力
，给工程师提供量化数据。

SQUID孔底沉渣厚度测试数据

国内表SQUID孔底质量检测仪现场检测孔底沉渣厚度和孔底岩土锥尖阻力测试现场。

现场测试

福建省构筑科学钻研院乐山分院SQUID设备测试现场

测试了局

由于灌注桩的施工大部门都在地下和水下
，施工人员很难清澈地观察和实时地监测施工工艺中每一个环节
，加上成桩后不能进行开挖验收
，因而
，每个施工环节都必要进行严格的质量把控
，最终才会形成“高质量”的桩。
