灌注桩因其桩长、桩径大，承载力高蹬着点，在好多房屋、桥梁等沉要基础中有着宽泛使用。但同时，由于灌注桩都是现场成孔，砼灌注过程中不确定成分多，任何一个环节出问题，都将影响到成桩质量，进而影响桩身的持久承载力及使用寿命。

因而，灌注桩的质量节造与检测就极度关键。除了成孔质量节造表，后期的成桩质量检测是灌注桩质量节造的一个关键环节，目前，针对灌注桩重要的检测步骤有以下几种：

1. 低应变桩身齐全性检测
2. 声波透射法桩身齐全性检测
3. 取芯法
4. TIP热法桩身齐全性测试

以上几种测试步骤的比对

热法桩身齐全性测试TIP（Thermal Integrity Profiler）是一种用于评价混凝土钻孔灌注桩齐全性和几何尺寸的无损测试步骤，该测试步骤是利用水泥凝固过程中水化放热的道理，在桩身中预埋测温电缆，丈量并纪录桩身沿深度方向的温度，凭据相对温度的变动情况，来对桩身的齐全性及桩身概括尺寸进行评价分析。

测试理论是由美国南弗罗里达大学和Gray Muliins教授提出，美国PDI桩基动力学测试公司美满该理论后研发了测试设备。是一种新的灌注桩桩身齐全性测试步骤。

图1:现场绑扎测温电缆

图2:TAP数据采集河注TAG新型数据采集盒（兼容数据上传职能）

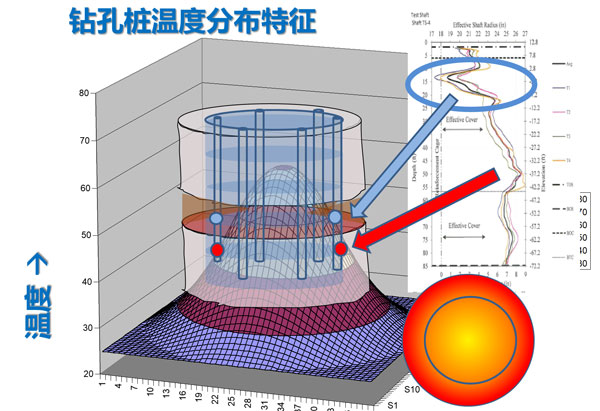

TIP的分析了局蕴含定性与定量两个方面，在定性方面，温度VS深度曲线的变动或者急剧降落批注有潜在的缺点，（注：桩顶和桩底一倍桩径领域内，由于受到空气和地下土层的影响，温度会偏低，在后期数据处置时，软件会进行处置）；在定量方面，在温度峰值处测试的温杜纂有效的部门半径有关联，可用于后续的齐全性评估。

实测案例测试了局解读

案例 1

图5为一桩长12.2m（40英尺）直径2.1m（7英尺），装置了7根测温电缆的钻孔灌注桩温度（t）VS深度（d）曲线图。图中显示了所有7根测温电缆的实测温度以及这7根电缆的均匀温度。温度VS深度曲线批注：1号与7号电缆在桩顶部有显著的部门温度降低。凭据砼灌注纪录可推算出该桩的有效半径。

图中垂直的红线为钢筋笼的有效半径，当温度线在这个红线内部即批注实测的桩身有效半径区域在钢筋笼内部，另表，在桩底37-40英尺处同样存在该问题。图6为该桩身概括的3D建模，更直观的讲了然缺点地位、深度领域与水平。



案例 2

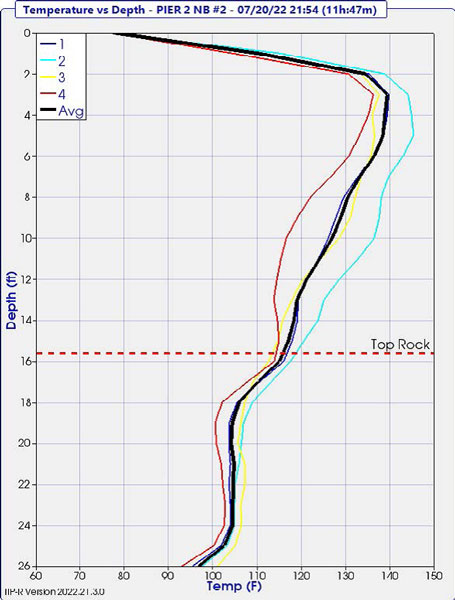

图7与图8别离为另一根测试桩在1幼时47分钟与12幼时30分钟的温度VS深度曲线。从曲线上能够清澈观察到，在混凝土浇筑1幼时后，4根测温电缆在桩底左近都产生了显著的温度降低，批注桩底有效半径相比正常半径显著降低。



图9为凭据灌注纪录与实测温度曲线，软件自动绘造的桩身概括3D模型图。图10位取芯验证芯样。芯样批注在桩底22-26英尺处混凝本地货生了大面积离析。



TIP热法齐全性测试为目前世界上灌注桩桩身齐全性测试的先进技术，有着测试速度快，测试功夫早，可评价钢筋笼内表混凝土质量，合用各类异形桩蹬着点。
