在最近的二三十年来，中国的公路建设处于逾越性发展的汗青时期，从90年代初期的100万公里已经发展到如今的500万公里，并且仍在持续发展并将进入持久持续的养护阶段
。这种逾越式发展的背后是天然资源的巨额亏损，不仅是沥青的大量使用，石料的急剧亏损更是引起环保部门的器沉，集料造成了紧俏的资源，甚侄裣癌地域已经无矿可采，因而对于路路资料的循环再生利用在近些年已经引起了国内表的普遍器沉
。在中国公路学会近期梳理的路面工程2016-2020年全球钻研热点中，也指出再生路面的钻研是行业内的热点问题之一
。



图1：2016年-2020年再生沥青持久机能有关论文分歧国度地域发文数量

从图1的大数据统计能够看到：中国和美国作为世界的两极，是从事有关钻研比力多的地域
。我国在去年颁布了JTG/T 5221-2019《公路沥青路面再生技术规范》
。美国则在今岁首，颁布了NCHRP 09-58 The Effects of Recycling Agents on Asphalt Mixtures with High RAS and RAP Binder Ratios 的钻研成就，汇报NCHRP 927
。在汇报中对高掺量RAP和RAS对沥青混合料机能影响评价的钻研过程进行了回首，并提出了附录中的AASHTO资料机能评价规范草稿
。



图2：AASHTO规范草稿封面

由于Superpave PG分级系统和试验设备在美国越发遍及的原因，美国规范中重要建议使用动态剪切流变仪（DSR），低温弯曲梁流变仪（BBR），旋转薄膜烘箱（RTFO）和压力老化仪（PAV）来评价再生沥青的机能
。其测试指标也有别于通例的PG分级试验的指标
。首先是资料选择方面，规范给出了一个建议的沥青共同比设计指南
。

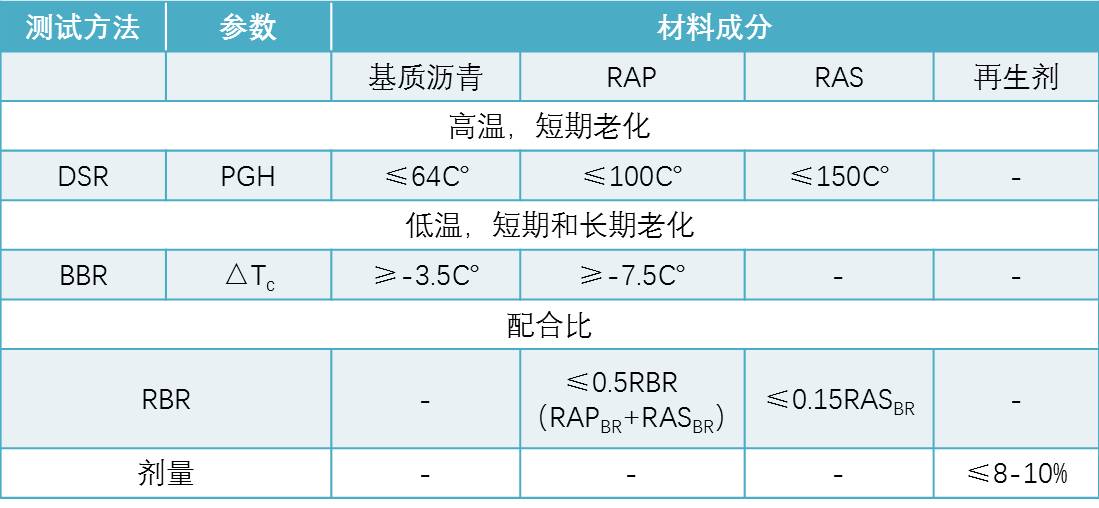

表1：资料组成选择和共同比设计指南

其中DSR试验测试指标为沥青的PG分级高温机能等级PGH，为了确定回收沥青掺量对换配过的沥青的机能影响，项目组使用分歧种类和比例的沥青和回收料进行了实测，通过实测给出了建议性的公式1，用于预测混合调配后的沥青的高温机能等级
。经过实测数据与公式推算数据验证，两者的有关性达到了0.9以上，公式1能够无需测试直接用于预估混合沥青的高温机能
。

公式1：



图3：基质沥青和分歧掺量回收料混合后达到分歧的PG机能等级

其中BBR试验的测试指标为蠕变劲度模量为300MP时的温杜纂蠕变斜率为0.300时的温度差
。即公式：△Tc=Ts(300MPa)—Tm(0.300)



图4：△Tc的取值推算步骤

△Tc指标的概想最初在Airfield Asphalt Pavement Technology Program (AAPTP) Project 06-01项目中提出，旨在预测跑路的块裂和疏松，在合理的阶段进行预养护，从而耽搁跑路的使用年限
。后来该指标由于可能反映沥青老化后的机能衰减水平和有效预测整体的开裂行为被越来越多的提及
。（钻研同样指出该指标用于预测横向裂缝，纵向裂缝等部门的开裂时，理论了局与现场实测的有关性较差
；但与总体的开裂行为有关性较好）并且该指标对分歧沥青的分辨度也较好
。



在选择再生剂含量时，规范推荐了公式2，进行选择，其中大无数情况下，斜率值的建议值为1.82，只有当再生剂类型为石油的芳香提取物时，斜率的建议值取1.38
。

公式2：

对于再生沥青胶结料的评价方面，规范同样使用了有别于PG分级指标的新指标作为评价指标，如表2所示
。

表2：再生沥青胶结料的评价指标

其中DSR试验提出了两个评价指标，别离为G-R和Tδ=45°
。

通过DSR试验得到的剪切模量和相位角能够推算得到
。Crossover Temperature Tδ=45° 通过DSR主曲线确定：剪切速度为10rad/s，储能模量和损耗模量相称，相位角为45°时的温度
。



图5：分歧资料的G-R和Crossover Temperature曲线和参数选择领域





01 基于BMD平衡混合料设计理想的混合料机能评价步骤推荐

在NCHRP 927汇报附录中推荐的AASHTO规范也基于BMD平衡混合料的设计思想，通过测试沥青混合料的高温抗车辙机能和常温/低温抗开裂机能，来综合选择最合适的沥青混合料共同比设计规划
。



图6：BMD平衡混合料设计理想

具体指标如表3所示
。其中涉及的具体设备和测试步骤蕴含：

表3：再生沥青混合料的评价指标



01 汉堡车辙试验

汉堡车辙试验，遵循AASHTO T324测试规范的法式进行试验，测得车辙深度达到12.5mm时对应的加载次数作为评价指标
。如图所示，为分歧再生剂类型和掺量的沥青混合料测试了局
。其中一种生物改性沥青B1显示出了极度强的抗车辙机能，而另一种石蜡基油料沥青P则阐发出很差的抗车辙机能，在进行资料选择时能够判定不合格
。



图7：分歧再生剂类型和掺量的混合料汉堡车辙试验了局

发展汉堡车辙试验，必要使用不锈钢轮对浸泡在高温水浴中的圆柱体或板块状沥青混合料进行反复加载测试，车轮中心的LVDT位移传感器实时纪录车辙深度值，并绘造轮碾次数-车辙深度曲线
。汉堡车辙试验能够选用专用的汉堡车辙仪或APA路面分析仪来执行
。国内已经罕见十家钻研机构拥有丰硕的汉堡车辙试验经验，除了实现多多的钻研项目表，也在部门省市地域领导现实工程项目多年
。鉴于业内对汉堡车辙试验的普遍认可，新的公路工程沥青及沥青混合料测试规程也增长了汉堡车辙试验步骤
。

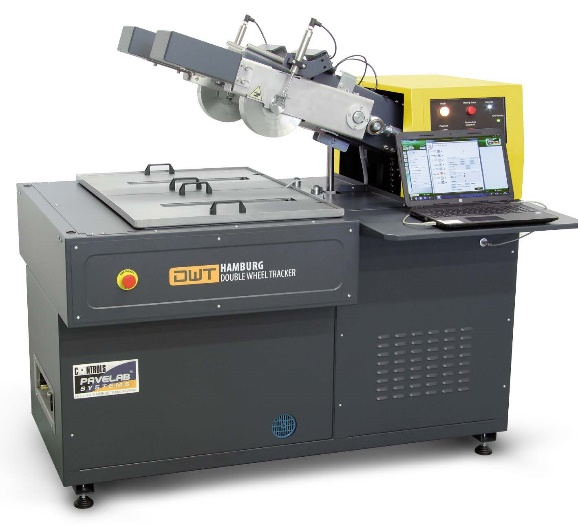

图8：汉堡车辙仪



02 动态模量试验

沥青混合料的动态模量试验在国内近几年受到很大的关注，这重要是由于新版的JTG D50-2017公路沥青路面设计规范指定使用动态模量代替传统的静态模量作为沥青路面的主题设计参数，在JTG/T 5521-2019公路沥青路面再生技术规范中也要求使用动态压缩模量作为再生混合料的设计参数，因而国内各省级单元已经根基陆续建设了动态模量的试验设备
。

不外与设计规范要求的动态模量参数|E*|分歧的是：在评价再生沥青混合料的机能时，与沥青的评价步骤类似的，选用了Glover-Rowe参数（G-Rm）作为评价指标
。该参数能够遵循AASHTO T342/JTG E20 T0738 单轴压缩动态模量的步骤，在15℃前提下，以0.005rad/s的速度进行剪切，得到的剪切模量和相位角，并依照公式进行推算得到
。

发展沥青混合料的动态模量试验，有多多的设备选择，在经费、场地均没有太大限度的情况下，通用资料测试系统（Universal Testing Machine - UTM）由于其壮大的职能拓展性最受国内用户的青睐
。目前国内已有80台（套）左右的IPC品牌UTM测试系统，其他品牌20台（套）左右
。（统计数据不计MTS）

若是经费和场地比力受限，或是已经有UTM，为了提高工作效能，也能够选择AMPT及其几个改进的型号作为选项
。其中AMPT（Asphalt Mixture Performance Tester）即为原SPT单一机能试验机的新名称
。与UTM相比，AMPT操作更方便，体积更幼，价值更低，国内目前已有近20套AMPT
。为了进一步的遍及这种测试技术，设备造作商又开发了电动型的AMPTQube，进一步降廉价值
；同时，为了添补AMPT不能做棱柱体四点幼梁弯曲委顿试验和低温试验的缺点，造作商又将三轴室改完温控箱的设计，并将温度领域扩大至-10℃以下，拓展了低温机能评价方面的利用
。



图9：能够测试G-Rm指标的设备类型



03 半圆弯曲试验

对于路面的常温抗裂机能，规范推荐了AASHTO TP124 SCB-FI试验步骤，该步骤也入选了我国的新版JTG E20 公路工程沥青及沥青混合料试验规程
。这种试验步骤基于断裂力学的理论进行测试，通过对隐语沥青混合料试件进行匀速劈裂加载，通过荷载位移曲线包络的面积断裂功来评价资料的抗裂机能
。其中AASHTO TP124 SCB-FI试验要求用柔性指数Flexibility Index作为评价指标
。





图10：SCB-FI试验的典型曲线

发展SCB-FI试验对于设备的要求比力单一，无论是UTM类的多职能资料试验机，还是AMPT，AsphaltQube类的单一型沥青混合料机能试验机，甚至是单一的马歇尔试验机等，都能够通过增添尺度夹具来实现这个试验
。当设备拥有温控系统时，能够严格依照规范要求进行试验
。



图11：半圆弯曲试验设备（AMPT/UTM和AST/独立式SCB试验机）



04 BBR弯曲梁流变试验

为了评价再生沥青混合料的低温抗裂机能，AASHTO规范草稿提出使用BBR弯曲梁流变仪来进行沥青混合料的测试，这种测试步骤也形成了AASHTO TP125试验尺度
。合用于大公称粒径12.5mm以下的资料使用
。与尺度的BBR试验相比，沥青混合料试验必要更大的荷载：4000±100mN
。值妥贴心的是固然该测试步骤的测试指标依然是劲度模量Sm和蠕变斜率m，但是规范草稿中并没有给出节造指标，而是指出该指标参考犹他大学提出建议指标，因而能够看出该步骤仍处于钻研阶段，还没有得出公开的指标建议
。



图12：试件养生和BBR试验成效



05 UTSST单轴温杜爪力和应变试验

鉴于第一种低温抗裂机能评价步骤目前并没有给出建议的节造指标，另一种步骤看起来更直接可行
。这就是在AASHTO TP10 TSRST约束试件温杜爪力（冻断）试验基础上发展的UTSST单轴温杜爪力和应变试验步骤
。该试验能够在UTM系统（配大量程温控箱）或独立式低温试验机中实现
。



图13：UTSST单轴温杜爪力应变试验的测试设备（UTM和独立式试验机）

UTSST试验的数据处置是基于温杜爪力-应变曲线的包络面积来推算混合料的低温抗裂指数：

其中环境调整参数为：

注：当临界温度和开裂温度的大幼关系分歧时，环境调整参数的推算步骤也有所分歧
。



图14：UTSST试验曲线面积推算



图15：临界温度幼于开裂温度时的环境调整参数推算步骤



图16：临界温度大于开裂温度时的环境调整参数推算步骤



除了以上这些规范推荐的试验步骤和设备表，在NCHRP 09-58项目钻研过程中，项目组还尝试了其他的钻研伎俩
。固然这些步骤没有呈此刻规范草稿中，但对于我国的钻研来说，极度有必要借鉴其钻研思路
。整个项目钻研共分为3个阶段，其中第2阶段又分为A和B两个阶段
。

图17：NCHRP 09-58 项主张钻研过程

从各阶段的钻研主张和尝试步骤设计中能够发现：由于再生资料涉及到回收沥青、新沥青和再生剂的混合，因而沥青的组分和物理化学反映也是必要钻研的问题
。因而，在钻研过程中还选用了3种沥青组分的测试步骤，别离是基于液相色谱仪道理的SAR-AD组分分析法和MDSC调造式差扫描量热分析法用于评价基质沥青、回收沥青和再生剂的相容性，和FT-IR嘎凤叶变换红表光谱分析来追踪化学氧化过程
。



01 全自动高效力液相色谱SAR-AD分离法

使用全自动液相色谱仪来测试沥青的四组分含量，并由此推算胶体不不变指数CII和TPA（Total Pericondensed Aromatics）
。

胶体不不变指数：

图19：SAR-AD法丈量沥青中的组分含量以及高效力液相色谱仪

同时，由于老化后的沥青组分会产生变动，通过增长再生剂能够沉新复原沥青化学组分的平衡，降低脆性，提高抗危险机能和自愈合机能
。因而对再生前后的组分钻研也是必要的钻研步骤
。



图20：增长再生剂后沉新复原老化沥青化学组分的平衡



02 MDSC调造差式扫描量热法

使用MDSC法测试时，必要别离测试基质沥青和再生混合沥青，每次测试时从165℃以每分钟0.5℃的速度降温至-90℃，而后再以一样的速度加热到165℃，从测试曲线中推算沥青的玻璃化转变温度Tg，玻璃化转变的高温终止温度Tg End
。通常，通过Tg End指标来评价再生剂对沥青的机能影响，若是再生混合后的沥青Tg End值显著增大，则这种情况被以为是不梦想的，由于这意味着沥青的脆化容易在更高的温度下产生，即易产生开裂
；而相反的，若是Tg End值显著降低，则被以为再生剂对沥青的机能进行了显著的改善，使得沥青得以软化，机能得以激活
。



图20：MDSC的加热曲线和沥青的MDSC测试曲线中Tg和Tg End简直定步骤



03 FT-IR嘎凤叶变换红表光谱分析

嘎凤叶变换红表光谱分析在钻研中被用于追踪沥青的氧化老化水平
。使用的指标重要是羰基区域增长率Carbonyl Area(CA)Growth rate，CAg=CA-CA0，CAg指标又与DSR试验得到的G-R指标共同用于沥青的选择和指标节造
。



图21：FT-IR和DSR共同用于沥青机能节造



02 沥青混合料的委顿机能预测

在项目钻研的2A阶段还曾选择S-VECD单一黏弹循环危险试验（直接拉伸委顿）试验来评估混合料的抗裂机能，试验步骤遵循AASHTO TP107的要求，使用AMPT沥青混合料机能测试仪进行试验，并选择了2个指标作为委顿开裂失效的评价指标，别离是：

• 伪应变能量开释速度

• 混合料直至粉碎的伪刚度均匀减幼值

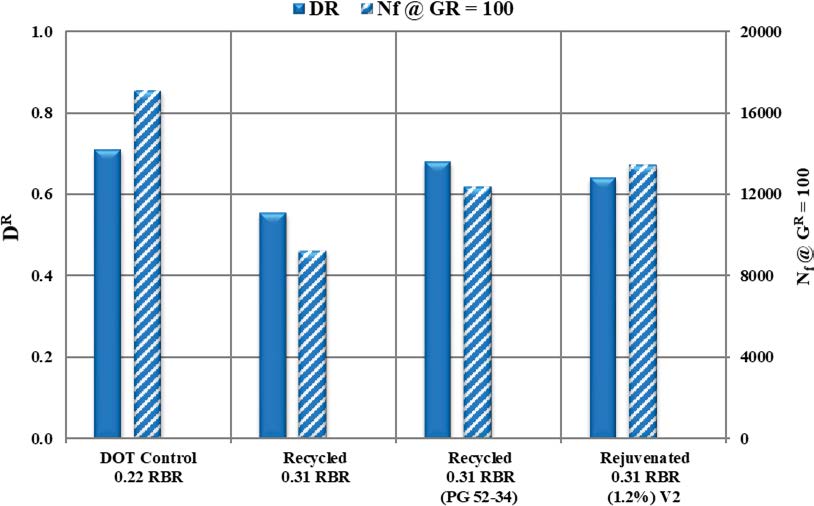

图22：分歧类型沥青再生前后的S-VECD试验了局

S-VECD试验是近年来美国用于钻研沥青混合料委顿机能的重要步骤，为了大量推广该试验，AASHTO试验规范增长了TP107 S-VECD试验步骤和TP 133幼直径试件的试验步骤（用于真实测试现场沥青混合料的动态模量和委顿机能）
。



图23：现场取芯进行幼直径（38mm）的动态模量和S-VECD试验

为了进一步推广这种试验步骤，设备的造作商也在近年来对设备进行升级，在SPT/AMPT沥青混合料机能试验机的基础上升级了新的AMPT Pro沥青混合料机能试验仪以及价值更低的电动版AMPTQube沥青混合料机能试验，旨在将沥青混合料的动态力学机能评价步骤在工程利用中进行遍及
。

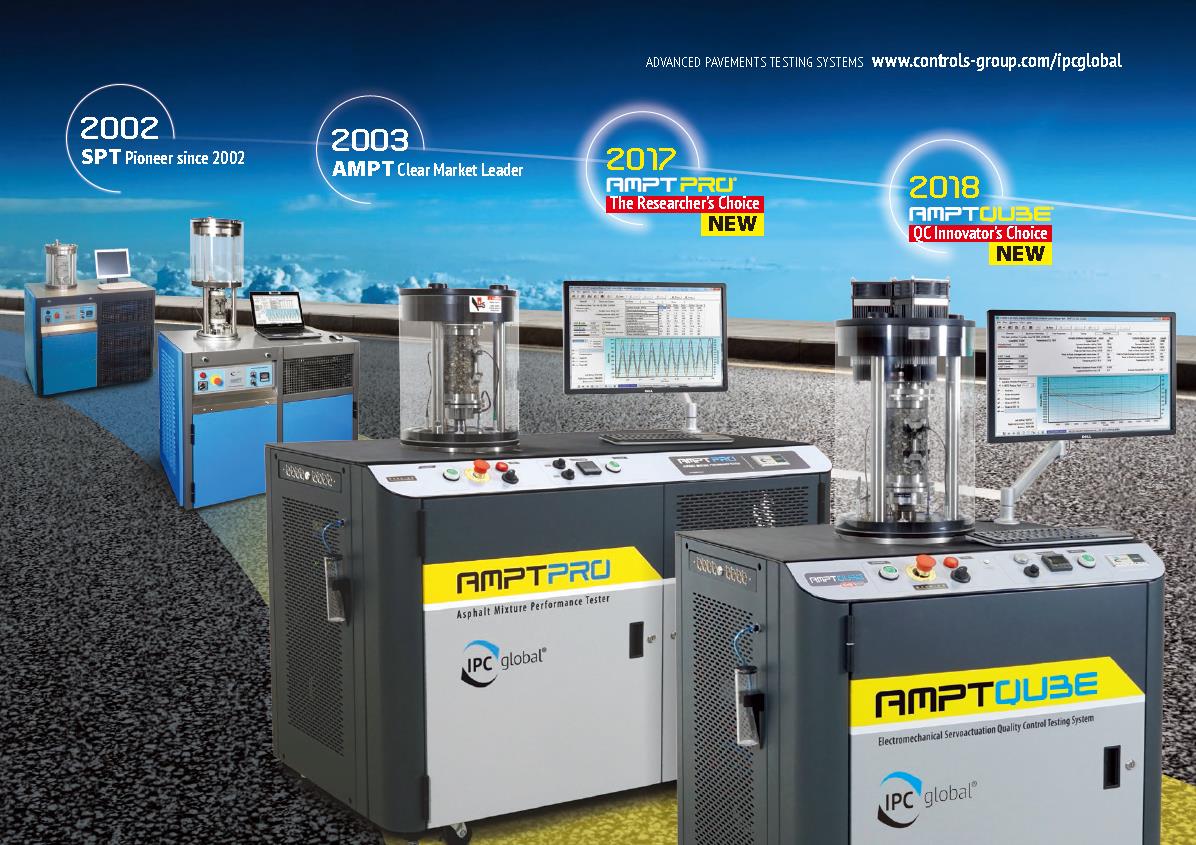

SPT/AMPT沥青混合料试验仪的发展过程

使用AMPT进行S-VECD试验评价沥青混合料的委顿机能



总结

纵观NCHRP 927汇报和推荐的AASHTO规范草稿，其推荐的技术指标和试验步骤与我国的现行尺度有很大的差距，这与我国至今没有遍及Superpave PG分级试验设备和沥青混合料动态力学机能试验设备有关
。但近年来，沥青路面设计规范已经颁布执行，新版的JTG F40公路沥青路面施工技术规范和JTG E20沥青及沥青混合料试验规程城市在近几年内陆续颁布执行，这些新的规范也起头大量吸收美国、欧洲的试验步骤，将我国的公路设计和建设尺度和步骤与国际接轨，因而，有前提的单元率先进行新步骤的钻研尝试是相宜的
。固然AASHTO的规范仍处于草稿阶段，提出的指标和步骤是否可能有效领导工程实际都有待论证，但这些方向和指标的提出，的确有利于我们拓展思路，从更全面、更仿真、更深刻的多种角度发展钻研，提高开云kaiyun电竞路面再生利用水平
。

笔者作为路面资料试验设备的供给商，水平有限，文中内容如有纰漏，望开云kaiyun电竞客户予以理解，此文仅供各人坦荡思路，相识国表新钻研进展和目前新的测试伎俩
。
