混凝土作为当今土木工程中利用宽泛的重要构筑资料之一，其结构安全性事关民生，若是出现问题，将会给社会造成巨大的经济损失。应力是反映混凝土结构安全与否的沉要指标，可通过应变电测的步骤进行丈量评价。
重点一：若何选择应变片？
① 栅长

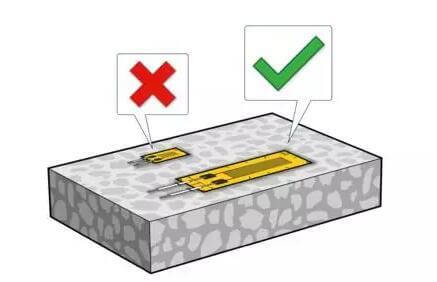

对于非均质资料，敏感栅尺寸必须足以丈量均匀应变。由于混凝土由水泥和骨料（砾石和沙子）组成，因而对混凝土的均匀资料评估必要使用栅长比骨料大3倍的应变片。
② 测试前提

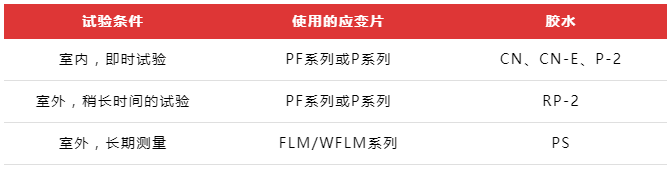

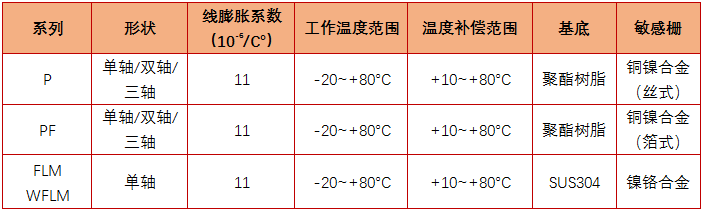

各系列应变片个性
除了应变片的相宜选型，应变片的正确装置也很沉要并且直接影响丈量了局。
如下介绍了三种分歧试验前提下对混凝土和砂浆进行应变丈量的三种步骤。
重点二：丈量前期筹备
#01 混凝土/砂浆的预处置
NO.1 预处置
断根试件上应变片装置区域内的任何泥浆、油漆或尘埃等污物，为应变片粘贴提供干净的接触面。另表，若是试件粘贴表表湿润，胶水可能无法正常固化，因而也必要除去水分维持干燥。
NO.2 打磨
用砂纸均匀打磨装置表表，打磨区域迸爪变片装置领域大20～30mm。凭据试件资料，请选择80-120主张砂纸实现。

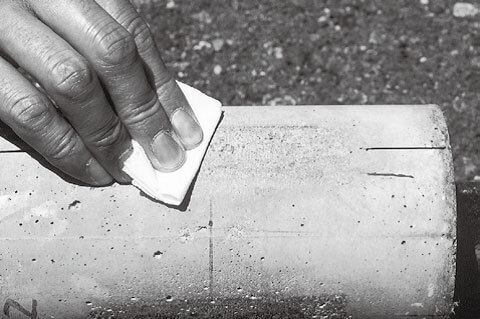

NO.3 脱脂清洁
使用工作纱布或脱脂棉蘸取少量溶剂（如丙酮）擦拭打磨表表。
#02 预涂层（PS胶）
预涂层的主张首先是使砂浆或混凝土的表表平坦，并提供给变片易于粘合的表表；其次，形成预防从混凝土或砂浆表表渗出的湿气的樊篱，从而预防应变片底部吸收水分。我们建议使用专门用处的PS胶用作预涂层，该预涂层的成功利用是成功丈量混凝土和砂浆应变的沉要成分。
NO.1 裁剪覆盖片
将应变片随附的覆盖片折叠后在距离折痕约5mm处裁剪。
NO.2 遮蔽
使用胶带将应变片粘贴区域围住，距离裁剪后的覆盖片周围约10mm。

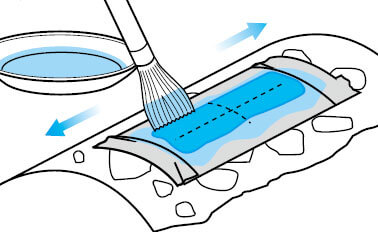

NO.3 涂抹PS胶
凭据胶水说明书中所示步骤，混合PS胶（双组份胶水，A: 25g/B: 3g）。若是砂浆或混凝土仍处于初期阶段，固化剂B必要的比例约为4%，将胶水充分涂抹到试件表表。
NO.4 调整涂层厚度
再涂一层PS胶到应变片装置表表，使得涂层厚度达到0.5~1mm。
NO.5 实现表表
将覆盖片搁置到胶水上，从一端逐步按压到位，请把稳轻轻按压以挤压出有余的胶水并预防气泡产生。

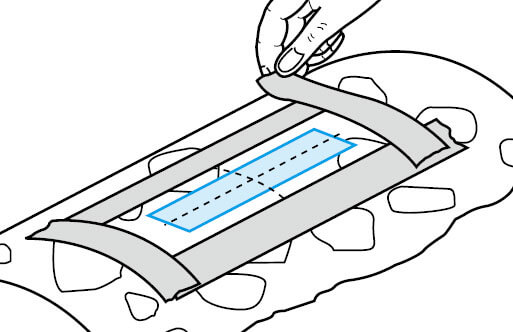

NO.6 移除覆盖片
待胶水固化后，将覆盖片剥离并装置应变片。
重点：在起头装置应变片之前，请务必去除筹备过程中使用的覆盖片。
三种装置示例

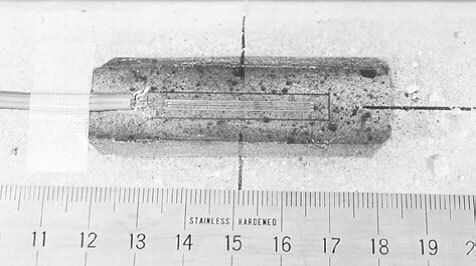

示例1：使用CN-E胶装置PF/P系列应变片
使用CN-E胶水的粘贴步骤与使用CN胶在金属表表粘贴应变片的步骤根基一样，具体可参考《干货丨仅需10步！实现应变片粘贴》

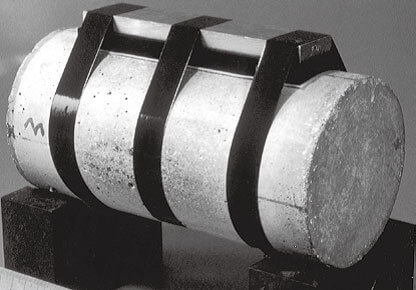

尝试室内砂浆试件的荷载试验
使用CN-E胶水进行装置的示例。
NO.1 粘贴应变片
使用CN-E将应变片装置到已用PS胶预涂层的试件表表。
NO.2 固定导线
使用胶带将应变片导线固定好。
NO.3 最后查抄
进行最后的查抄，好比应变片的阻值和绝缘电阻的查抄。
重点：
合用急剧进行荷载试验的场所（不适合室表试验或持久丈量）
在前提好以及若是混凝土或砂浆的表表齐全固化的情况下，能够使用CN-E胶将应变片直接粘贴在混凝土或砂浆上进行荷载试验，但必要在室内和相宜的环境中。
湿气和碱度对胶水的影响
从预涂区域周围的混凝土或砂浆中渗出的湿气和碱度会加快 CN 和 CN-E 胶的固化速度。在这种情况下，使用大量CN-E胶将耽搁胶水的固化功夫并使操作更为容易。
示例2：使用RP-2胶装置PF/P系列应变片
2周室表试验
使用RP-2胶水进行装置的示例。
NO.1 和谐胶水
依照说明书混合RP-2胶（双组份胶水，A: 25g/B: 3g）
NO.2 涂抹和加压
在应变片的背面和预涂表表上的应变片装置区域均匀地涂上一层薄薄的胶水。施加 50 到 300kPa（相当于 0.5 到 3 kgf/cm2 ）的压力，直到胶水变硬。
NO.3 衔接接线端子
待胶水固化后，使用CN-E胶装置接线端子。
NO.4 使用W-1防护
使用W-1对应变片和接线端子进行防护，防护涂层应延长出应变片和接线端子约5mm，但不应超出预涂层区域。
NO.5 使用SB胶带进行导线下方的防护
剪下5mm SB胶带，而后将其向下粘贴到接线端子的引线伸出的一侧。
NO.6 焊接引线
将导线焊接到接线端子上。接线端子涂有W-1，但使用烙铁的热量很容易将胶溶解。
NO.7 再次使用W-1涂层
若是引线或接线端子的金属部门没有被涂层覆盖，请沉新涂抹W-1涂层。
NO.8 再次使用SB胶带
剪一段足够长的SB胶带以覆盖应变片和焊点，而后将其按压到位。使用 SB 胶带分隔纸幼心地对这些区域施加压力。
NO.9 使用VM胶带实现最终涂层
剪下一块比SB胶带稍大的VM胶带，而后将其按压到位。最后，执行最终查抄。

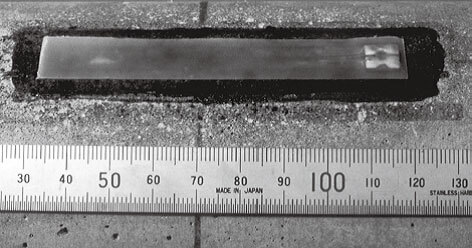

示例3：使用PS胶装置WFLM系列应变片
使用WFLM系列应变片进行持久丈量的装置示例。
NO.1 一时定位
将WFLM应变片搁置到应变片装置区域，并用玻璃纸胶带疏松地固定应变片的引线。
NO.2 涂抹PS胶
将疏松固定的WFLM应变片翻过来，并在应变片基底的下侧和预涂层表表涂抹大量混合好的 PS胶。
NO.3 最终定位
将WFLM应变片翻转放回到应变片装置地位。

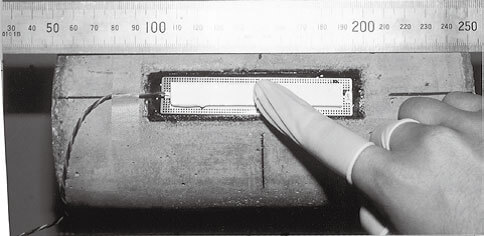

NO.4 加压
轻轻按下WFLM应变片，从中心起头逐步向表，以挤压出有余的PS胶和气泡。把稳不要使劲过猛，由于这会使PS胶层太薄并导致WFLM应变片的金属基底浮起。

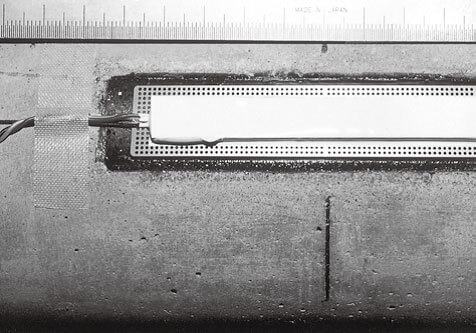

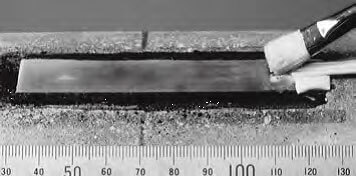

NO.5 再次涂抹PS胶和最终查抄
为牢固粘贴，WFLM 应变片的金属基底应从上方和下方齐全被PS胶包裹。
待PS胶固化实现，请执行最终查抄。至此装置实现。
更多关于应变丈量有关产品，请关注开云kaiyun电竞仪器
在线征询
