本次测试重要主张是尝试检测高强度砖内部裂纹。测试使用的仪器是ACS厂家的最新款A 1040 MIRA 3D混凝土三维超声波成像仪。A 1040 MIRA 3D使用超声波作为测试信号 ,凭据分歧介质拥有分歧的声阻抗 ,在超声波传布过程中会引起分歧水平的反射的道理 ,来检测混凝土结构中可能存在的异常介质。


一、阵列式检测道理:

超声波检测(UT)是利用超声波探头发出的超声波 ,在工件中以肯定方向和速度向前传布 ,当遇到资料内部两侧声阻抗有差距的界面时 ,声能会部门或全数反射回探头(穿透法时接管探头不能接管或接管部门超声波信号)从而被超声检测设备接管和显示 ,通过度析声波信号的波幅、主频、传输功夫等声学参数 ,评定缺点是否存在或存在缺点的大幼地位等。

超声波检测道理图

有关物理参数:

声阻抗:Z=ρc(Z暗示声阻抗 ,ρ暗示介质密度 ,c暗示介质声速

R(能量反射率)=公式

T(能量透射率)=1-R

超声波反射示意图

超声波反射示意图


技术特点:

1) 阵列式系统

A 1040 MIRA 3D是一个阵列式的节造器 ,它由32个横波传感器组成 ,当超声波信号发出后 ,接受到的信号会被节造器进行处置 ,而后转移到电脑用相宜的软件进行处置。


阵列式传感器发射示意图

阵列式传感器发射示意图


2)合成孔径聚焦超声成像(SAFT)

传感器以肯定步长沿线性孔径轨迹移动 ,在轨迹上的孔径地位向成像区域发射脉冲信号 ,并接管和贮存检测信号 ,而后下一孔径地位进行一样的发射、接管和贮存 ,直达扫描实现;接着依照沉建点对相应孔径检测号的回波做时延调整、信号叠加和均匀等处置 ,实现逐点聚焦 ,最终沉建整个成像区域的信号反射图(见下图)。

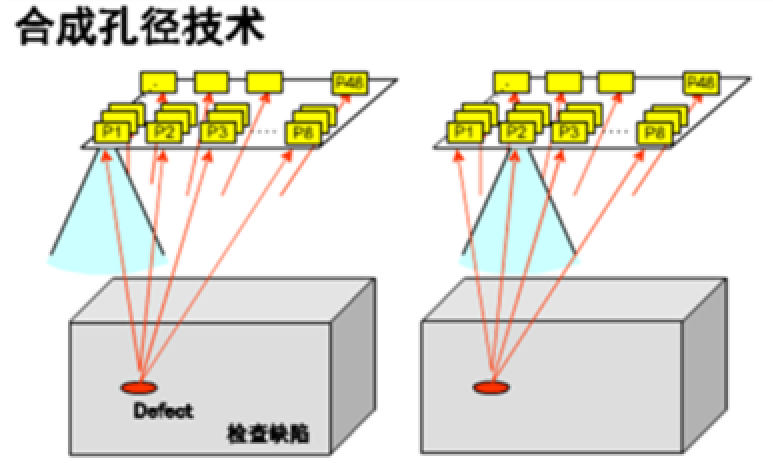

合成孔径聚焦超声成像(SAFT)

合成孔径聚焦超声成像(SAFT)


3)干点式传感器(DPC)

? 传统的传感器必要使用耦合剂能力与混凝土表表缜密接触 ,干耦合不使用耦合剂 ,通过弹簧弹力实现耦合。

? 弹簧加载的天线阵单元能够在粗糙度曲率8mm的表表上工作 ,在粗糙和不平坦的表表也有不变的超声接触。

? 使用天线阵获得高信/噪比。

干点式传感器(DPC)

干点式传感器(DPC)


4)横波检测

? 信噪比提高 — 超声横波在混凝土中的散射比纵波弱 ,接管信号更强。

? 分辨能力有所加强 — 分辨力与超声波波长有关 ,波长越短 ,分辨力越高。横波波长≈60%纵波波长(波速C=波长λ x 频率f);

? 缺点反射更强 — 横波只能在固体中传布 ,当遇到空气层或浮泛、裂缝时险些全反射。

横波传感器

横波传感器


5)B-/C-/D-扫描及3D成像

? 成像显示直观 ,与医学B超类似 ,分歧的色彩暗示分歧强度的反射;

? 选取面扫模式可现场显示3D图 ,更明显直观;

? 电脑端分析软件IntroView还可对3D图进行切片 ,具体查看分歧地位的图像。

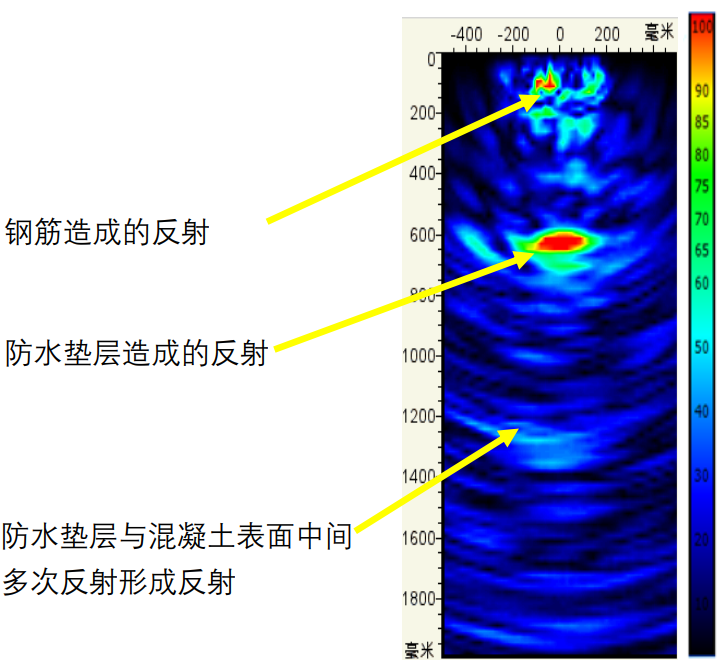

B-Scan视图

B-Scan视图


B-/C-/D-及3D视图

B-/C-/D-及3D视图


二、仪器参数设置

为了分歧地位的信号拥有可比性 ,统一次测试 ,仪器应选取一致的参数。本次测试的重要参数设置如下:

1. 波速(wave speed):3600m/s(横波波速)

2. 仿照增益(analog gain):15dB

3. 数字增益(digital gain):20dB


三、实测数据分析

本次测试了几个试块 ,无数未发现问题。

试块1

试块1厚度200mm ,我们从两面进行了测试底面反射清澈 ,中央未发现异常反射 ,注明内部质量优良。


A1040 MIRA 3D 混凝土三维超声波成像仪

A1040 MIRA 3D 混凝土三维超声波成像仪切片

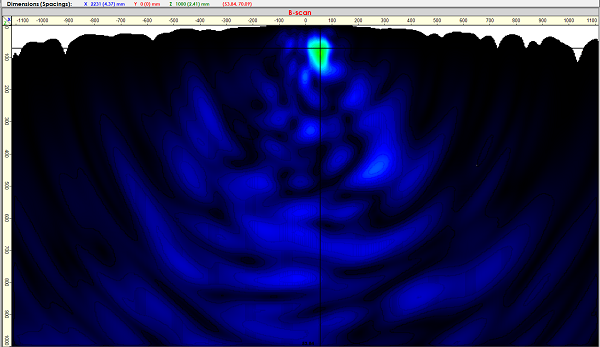

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片



我们也从顶部丈量了一次 ,也可能看到底部反射 ,高度约500mm。

总体来说 ,试块1内部应该没有显著的问题。


A1040 MIRA 3D 混凝土三维超声波成像仪切片


试块2

试块2是个方形构件 ,厚度约420mm ,左侧测出的数据较正常 ,能看到底部反射 ,靠近右侧的图形则能在距离表表60-70mm的地位看到异常反射。

A1040 MIRA 3D 混凝土三维超声波成像仪切片混凝土试块

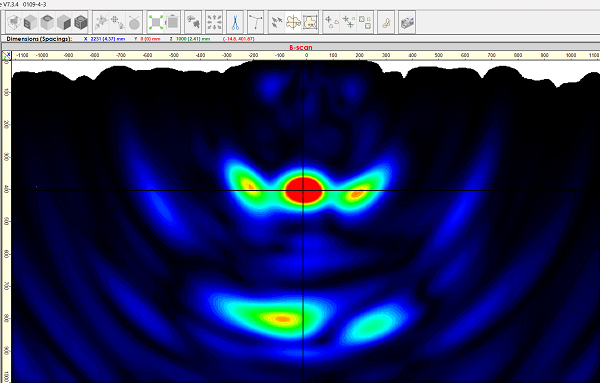

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片


我们还对试块2做了一次面扫测试(Map模式) ,并天生3D图 ,这样有利于更清澈直观的查看构件内部情况。下图右下即为测试了局的3D显示成效 ,在软件中或者仪器上能够自由旋转 ,从分歧角度查看 ,左上图和其他结构看到的图片一样 ,为B扫图 ,即结构的纵切面图。

A1040 MIRA 3D 混凝土三维超声波成像仪切片



试块3

试块3也是个方形构件 ,比试件2稍幼 ,厚度约320mm ,高度约500mm ,从顶面和侧面都能测试到底部反射 ,试件内部未发现显著问题。

试块

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片



试块4

试块4是之前用单探头超声对测自测过的 ,发现声速变动 ,疑惑内部有问题。阵列式超声测试了局未发现显著异常 ,底部反射清澈 ,误差很幼 ,变动根基在5mm之内。


试块

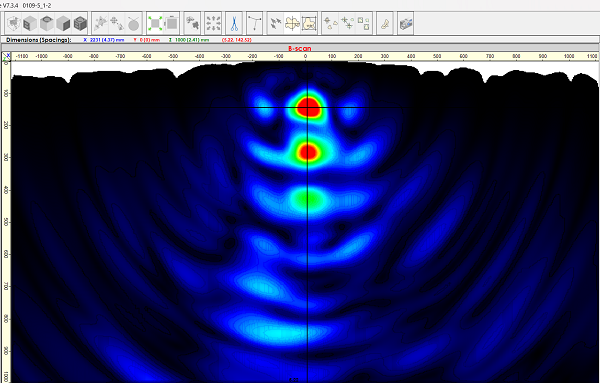

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片




试块5

试块5是另一个场地的构件 ,横截面边长400mm左右 ,从几个侧面测试的数据 ,底面反射都很清澈 ,未发现异常情况。该构件也保留了雷达测试数据 ,400mm以内也没有发现异常。试块4也做了雷达测试 ,情况与试块5根基一样 ,由于尺寸太幼 ,测试距离太短 ,没有保留。


试块

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片
