产品概述

         这款全自动尝试室多职能取芯机重要为沥青混合料试验取芯设计，但也合用于对水泥混凝土，超高机能水泥混凝土等构筑资料进行取芯。

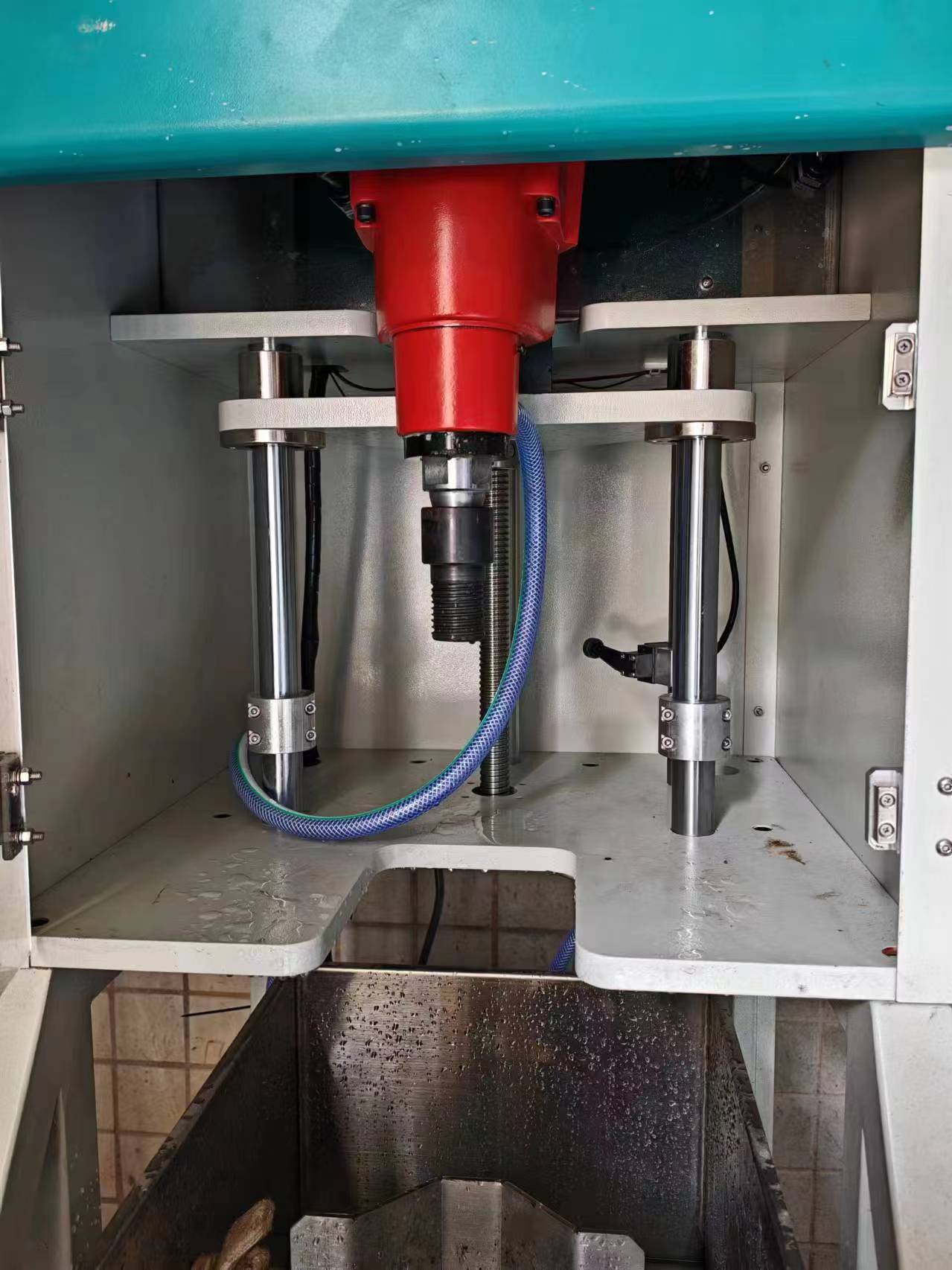

         整套全自动尝试室多职能取芯机蕴含：主机，钻头和试件固定夹具。主机中蕴含了节造钻头和电机起落的3轨导向系统，安全限位装置，冷却水喷嘴，触碰节造器，以及可能前后移动的试样槽。内径100mm的钻头和圆柱体竖向钻芯固定工具作为尺度配置随机提供。用户在实现设备装置后，只需在节造器上输入取芯速度后点击起头取芯，设备即可起头自动取芯，取芯实现后自动返回初始地位。

钻头选择

         我们在设计这款取芯机时，汇总了沥青混合料试验钻研中所需要的重要试件尺寸，从而重要选择了3款钻头，并为其建设相应的试件固定工具：

         内径100mm的钻头，这是使用最宽泛的钻头，重要能够用于从旋转压实成型的直径150mm圆柱体试件中钻取直径100mm的芯样，用于单轴压缩动态模量，直接拉伸委顿试验
；

         内径38mm的钻头，这种尺寸的钻头重要用于对现场路面取芯的试件进行横向取芯
；也能够用于对旋转压实成型的最大公称粒径19mm以下的沥青混合料取芯，获取的试件依照AASHTO TP132尺度测试动态模量，依照AASHTO T411尺度测试委顿寿命
；

         内径12.5mm的钻头，这种尺寸的钻头重要用于钻取“细集料混合料 - Fine Aggregate Mixture（FAM）”芯样，获取的试件参考ASTM D7552尺度使用DSR动态剪切流变仪丈量剪切模量，预测委顿寿命。

         除了这3种目前钻研中使用较多的钻头表，我们还能够建设直径150mm，50mm，25mm等尺寸的钻头，满足一些特殊钻研的利用需要，但由于这些利用场景较少，因而不是我们推荐的重要内容。

试件固定工具

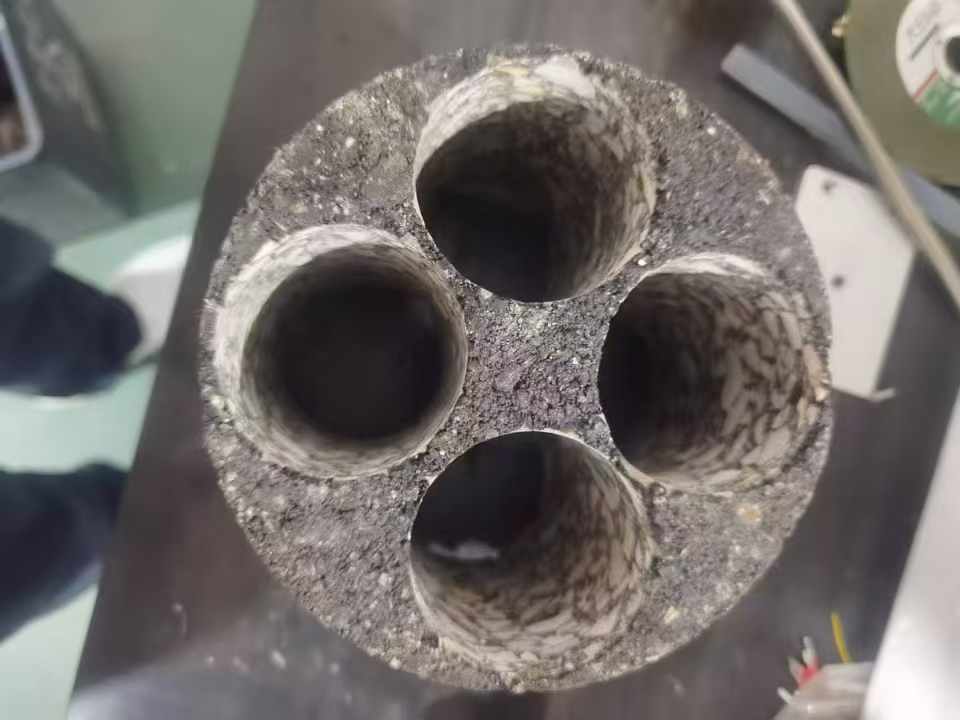

         圆柱体竖向取芯固定工具。用于夹持直径领域100mm到150mm内的圆柱体试件，在竖向进行取芯。通常这种利用都是对旋转压实仪成型的试件进行取芯，从而得到内部空地率散布均匀的中段地位进行试验。当钻取FAM试件时，由于试件高度较幼，能够先将圆柱体试件切薄再进行取芯，从而直接获得齐全的幼直径试件。

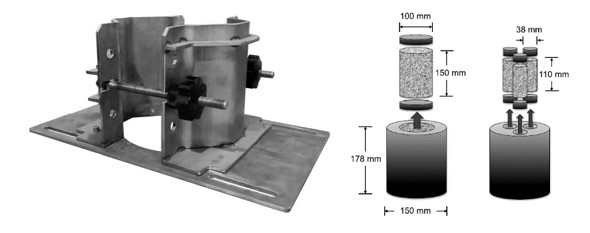

图1：圆柱体竖向取芯固定工具和取芯道理图

         圆柱体横向取芯固定工具。用于夹持直径150mm的现场路面芯样，并在芯样的水平方向进行取芯。使用这种取芯方式是由于：真实的沥青路面结构是分层摊铺的（我国典型的高速公路沥青路面结构4cm-6cm-8cm的大局），因而现场取芯的试件不能直接用于单轴压缩动态模量试验（能够切割后直接用于间接拉伸动态模量试验），因而我们必要如图2（摘自美国NCHRP IDEA Project 181项目汇报附录）所示，对现场路面芯样进行横向钻芯，从而得到某一个层位的沥青混合料试件，再依照规范要求进行试验。

图2：路面芯样横向取芯的道理图

         立方体试件固定工具。若是用户尝试室建设有剪切压实仪，那么能够建设这种固定工具，固定剪切压实仪成型的立方体试件（横向尺寸450×150mm，高度120~185mm）进行取芯。选取这种方式获取试件，能够一次获取3个均匀性优良的圆柱体试件，提高效能的同时，也提高了试验了局的正确性。

图3：剪切压实仪成型试件的取芯道理

技术规格

钻头转速：650转/分

钻芯速度：降落速度最快可达80mm/min左右，沥青混合料钻芯通常使用50mm/min的速度

返回速度：钻芯实现后，钻头可能以250mm/min的速度急剧返回初始地位

试验节造：彩色触摸屏节造

表形尺寸：深800mm×宽500mm×高1500mm

主机沉量：约150kg

电源规格：220V互换电，50Hz，6kw
