一、项目介绍
老虎潭水库泄洪闸为开敞式表孔大局 ，共3孔 ，每孔净宽8.0m ，堰顶高程46.00m ，堰面选取WES型曲线 ，堰顶设3扇8.0×8.0m（宽×高）露顶式弧形钢闸门 。
从上游面向下游面看 ，左边一个称为#1泄洪孔 ，中央称为#2泄洪孔 ，右边称为#3泄洪孔 。如下图所示：
二、MIRA超声波成像仪测试情况
#1泄洪孔左侧墙面现场图片：
#1泄洪孔左侧上游测试图片：
了局分析：右侧靠近门槽的地位在40cm处有底波反射 ，对应该地位处40cm的二次浇筑面；而在左侧远离门槽的地位没有底波反射 ，对应一次浇筑1.5m以上的整体结构 。
#1泄洪孔左侧下游测试图片：

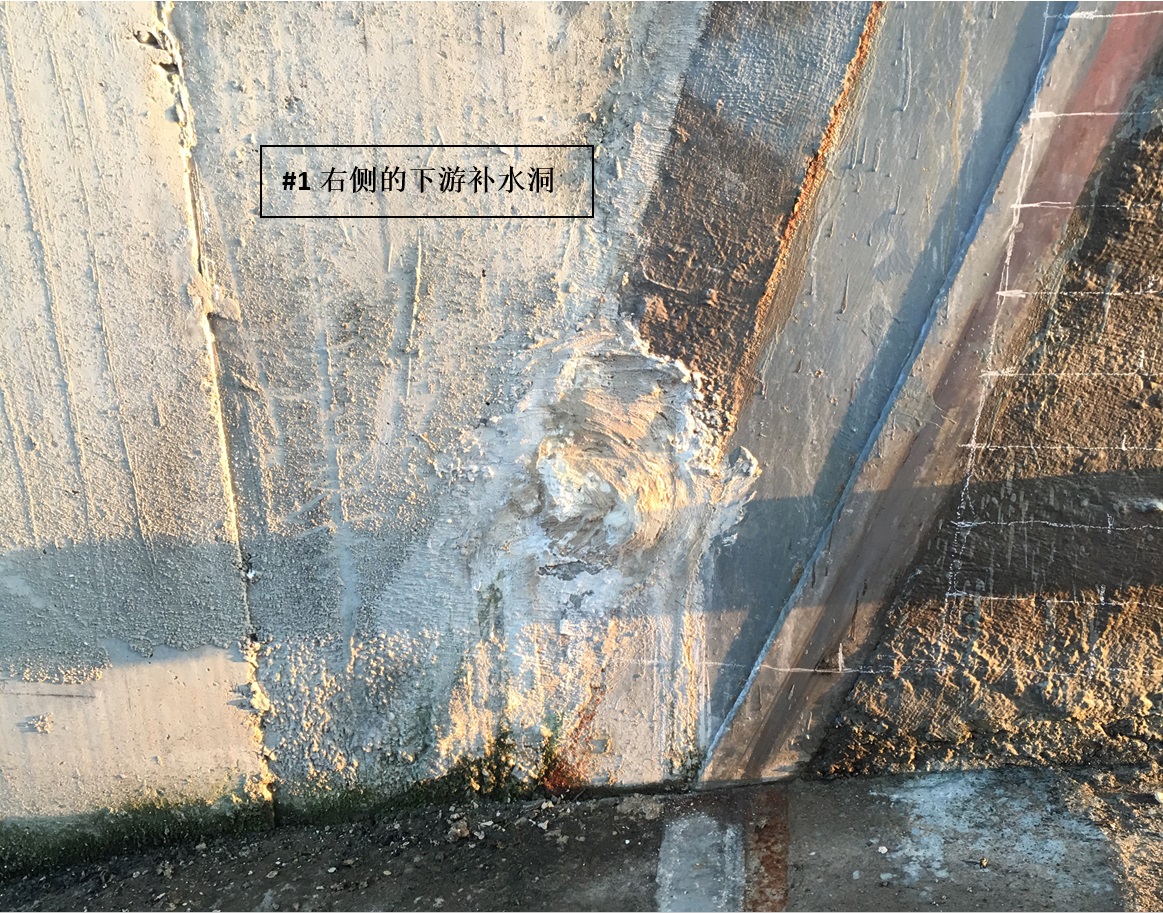

#1泄洪孔右侧墙面现场图片：
#1泄洪孔右侧上游测试图片：
#1泄洪孔右侧下游测试图片：
#2泄洪孔左侧墙面现场图片：
#2泄洪孔左侧上游测试图片：
了局分析：右侧靠近门槽的地位在40cm处有底波反射 ，对应该地位处40cm的二次浇筑面；而在左侧远离门槽的地位没有底波反射 ，对应一次浇筑1.5m以上的整体结构 。
#2泄洪孔左侧下游测试图片：
了局分析：右侧在20cm深度处有一段类似短钢筋状的物体 ，可能是一节短钢筋、或横向缺点 。

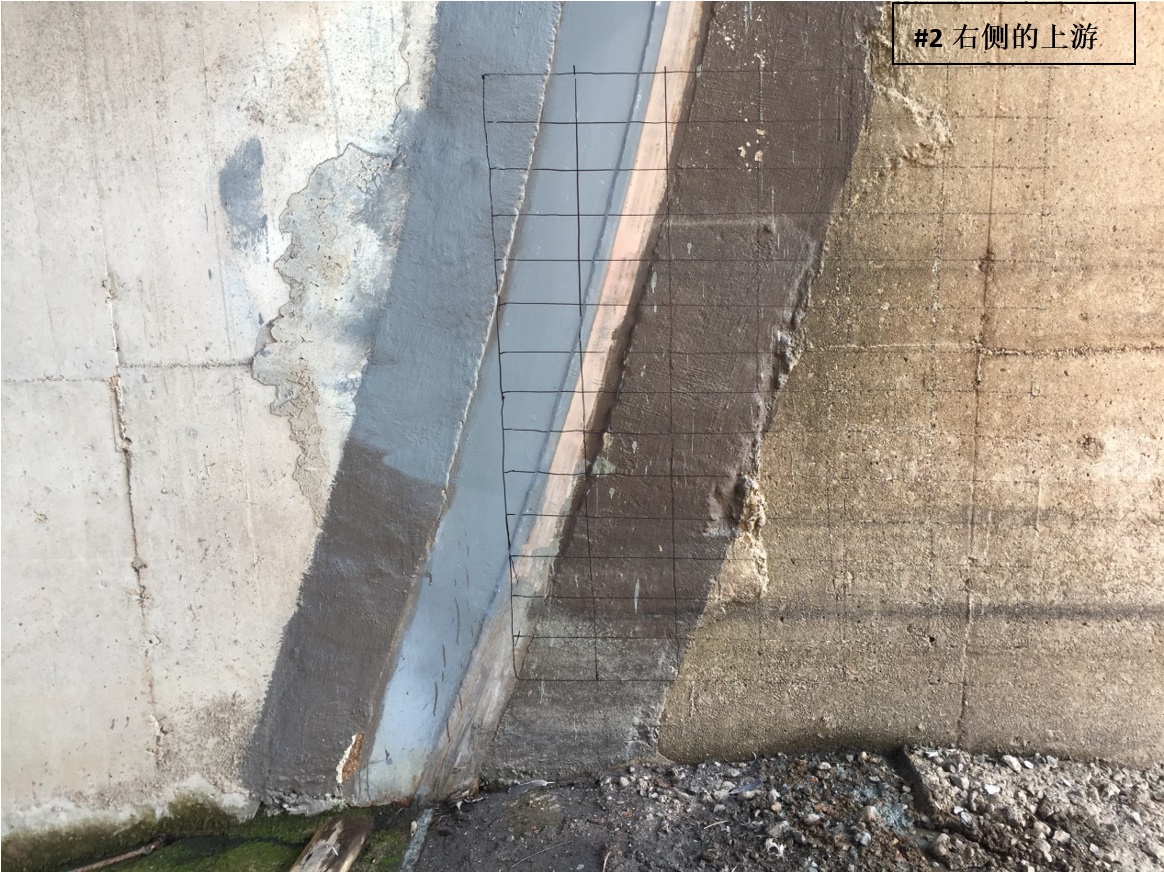

#2泄洪孔右侧墙面现场图片：
备注：#2右侧下游地面有青苔 ，无法进行测试 ，故#2右侧下游墙面无测试数据 。
#2右侧上游测试图片：
备注：#2右侧上游墙面测试时方向为：上游往下游 ，故C-Scan画面与现场图像方向相反 。
了局分析：右侧靠近门槽的地位在40cm处有底波反射显著 ，对应该地位处40cm的二次浇筑面；而在左侧远离门槽的地位没有底波反射 ，对应一次浇筑1.5m以上的整体结构 。
#3泄洪孔左侧墙面现场图片：
#3泄洪孔左侧上游测试图片：
备注：#3左侧上游墙面测试时方向为：下游往上游 ，故C-Scan画面与现场图像方向相反 。
了局分析：
#3泄洪孔左侧下游测试图片：
备注：#3左侧下游墙面测试时方向为：下游往上游 ，故C-Scan画面与现场图像方向相反 。
了局分析：
#3泄洪孔右侧墙面现场图片：
#3泄洪孔右侧上游测试图片：
备注：#3右侧上游墙面测试时方向为：上游往下游 ，故C-Scan画面与现场图像方向相反 。
了局分析：
#3泄洪孔右侧下游测试图片：
备注：#3右侧下游墙面测试时方向为：上游往下游 ，故C-Scan画面与现场图像方向相反 。
了局分析：中部偏左侧在28cm深度处有一段类似短钢筋状的物体 ，可能是一节短钢筋、或横向缺点 。
