2018年，中国铁路设计集团有限公司向我司采办了A1040 MIRA混凝土三维超声波成像仪用于测试混凝土内部缺点情况
。





2、测试块情况

客户模型块尺寸：4800mm(长)*60mm＊(宽)*80mm(高)
。只知路在某个部位埋设了篮球，其它内部情况未知
。









3、设备参数设置：

为了得到测试了局，必要依照被测物调整设备的参数
。调整的重要参数重要为：仿照增益、超声波频率、声速、彩色增益
。

仿照增益：首先将设备搁置在被测模型块上，调节脉冲波形的幅度以达到发射能量，得到仿照增益在45dB时的发射能量相宜（对于深度80cm的混凝土块，该发射能量处于正常领域）
。

超声波频率：凭据80cm的试块厚度，将超声波频率调到较低的领域，这次设置为35kHz
。

声速：凭据80cm的试块厚度，调整波速为2450m/s时， B-扫中的底部反射对应的深度标尺为80cm
。

彩色增益：调整为30dB时，整个B-扫图中的色度散布比力均匀
。

4、测试步骤：

首先在模型块的顶面依照150mm(横向间距)＊100mm(纵向间距)画网格线
。而后依照网格线进行了顶面测试，一共测了4排＊31列
。但测试实现后发现，现实网格线间距为150mm＊100mm，但在测试设置中错设成为100mm＊100mm，因而决定沉新测试，该次谬误的测试数据文件名为0425001.G35.2450
。

中午对该次谬误的数据尝试进行了3D分析，发现左侧的数据比力杂乱，中央有较多的反射物，而右侧的数据比力清澈，钢筋散布比力清澈
。决定下午沉新测试的同时，对左侧进行加密测试
。

下午沉新测试顶面，依照150mm＊100mm的网格线，一共测了4排＊31列，测试数据文件名为0425002.G35.2452
。

而后在左侧顶面进行加密测试，沉新画网格线，间距为100mm＊100mm，一共测了4排＊25列，测试数据文件名为0425003.G35.2453
。

此表，还在侧面进行了测试，网格线间距150mm＊100mm，一共测了4排＊16列，测试数据文件名为10425001.G35.2455
。

5、测试了局：

1) 0425002.G35.2452测试了局（全顶面，间距150mm＊100mm，共4排＊31列）：

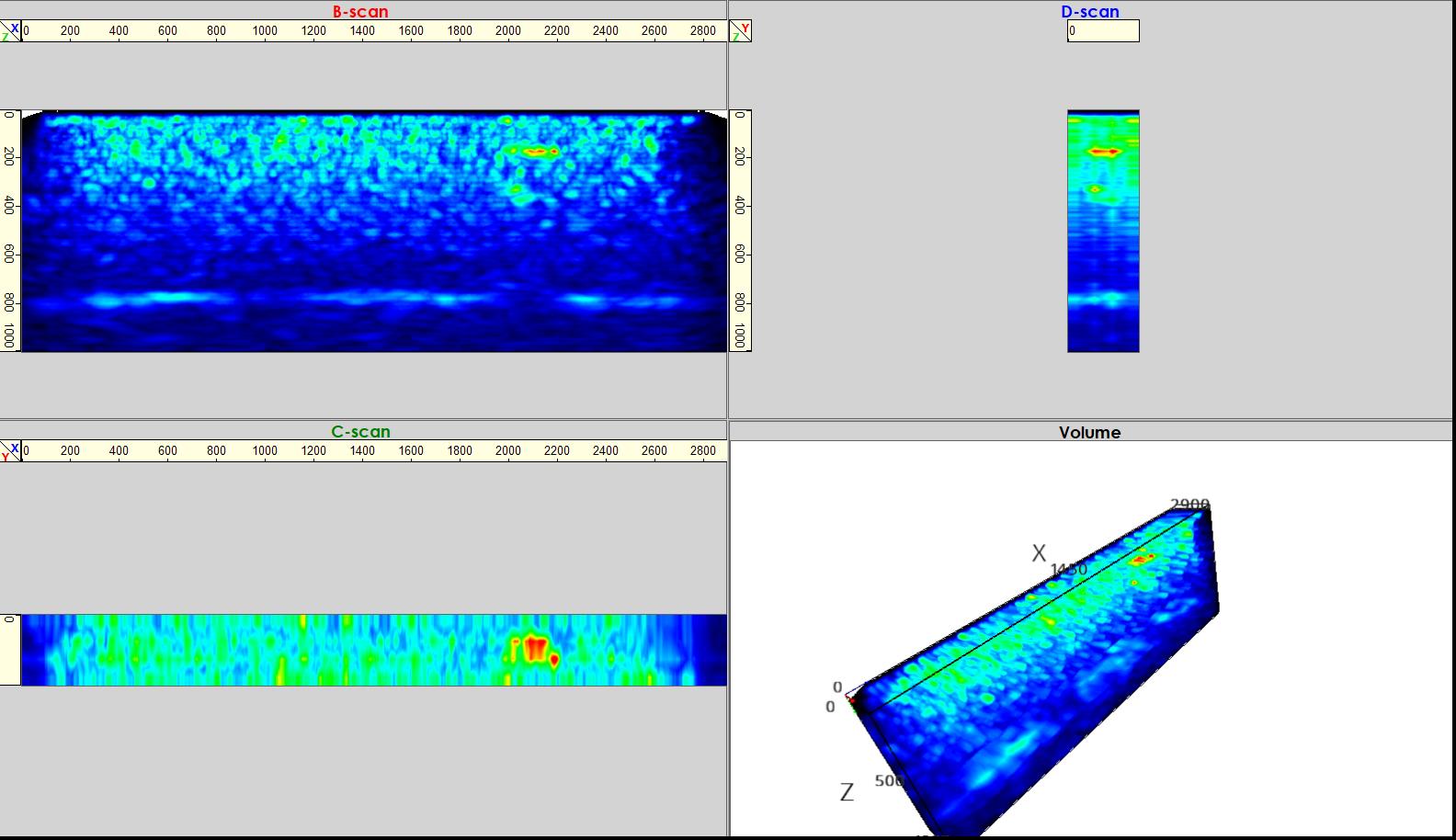

左上为全截面B扫图，右上为D扫，左下为C扫，右下为3D图
。其中重要在B扫图中标注了反射情况
。值妥贴心的是，在B扫图中部标注的有一个较大区域反射的异常物a，发显熹在C扫和3D图中的地位靠近后侧的边缘，而不是贯通整个断面，疑惑可能是逐点扫描时在数据采集尚未齐全稳按时移动探头，导致出现的拖影
。从整体图看，右侧钢筋清澈可见，5根钢筋散布在从4000-5000mm的横向距离内，钢筋间距约莫200mm
。而左侧的反射物波较多，其中位于左侧靠近中部的地位尤为显著，位于从左往右2000-2100mm，深度200mm左右的地位
。另表在深度800mm处的底波反射极度显著
。





2) 0425002.G35.2453测试了局（左侧顶面加密，间距100mm＊100mm，共4排＊25列）：

加密测试，依然是在从左往右2100mm处反射显著，左侧的反射波依然较多，但是分辨不显著，其中在从左往右900-1000mm处底部反射不陆续
。





3) 0425002.G35.2455测试了局（左侧侧面，间距150mm＊100mm，共4排＊16列）：

从左侧侧面进行的测试看，和顶面测试的了局比力靠近，在左侧偏中部的处所有一个较强烈的反射物，在左侧偏左边的处所也有一处反射，和其它部位分辨比力显著，且该两处的底部反射不陆续，地位也在从左往右900-1000mm和2000-2100mm处
。底部反射在600mm处，和试块的宽度齐全吻合
。





5.结论：

凭据被测试块的尺寸、混凝土强度，两全整个试块测试领域选择相对相宜的参数，进行逐点网格测试，数据导入电脑后进行图形拼接和3D沉建，得到：

在35kHz的超声波频率设置下，800mm的底波和600mm的底波反射清澈可见，和试块现实高度和宽度齐全吻合；

试块右侧比力均匀，上面一排钢筋反射显著，分列整齐，5根钢筋，间距为200mm左右；

3) 试块中部有一个较大的反射，但是从其它视图上看，该反射位于边缘区域部门，疑惑可能是测试不幼心错动引起，最好是进一步测试加以证明；

4) 试块左侧反射物较多，初步判断，至少有两处反射物，其中从左往右2000-2100mm处的反射比力显著，900-1000mm处疑似有另一反射物
。
