GEOSTRING固定式MEMS柔性测斜仪

产品简介

GEOSTRING固定式柔性倾斜仪是一串距离缜密的MEMS传感器
，适合实时、陆续、无人值守地监测土体、岩石和结构的水平位移
。

产品注明

GEOSTRING柔性测斜仪由多个垂直串接的传感器节点组成
，装置在直径70 mm(2.75英寸)的测斜管或直径38 mm(1.5英寸)的Schedule 40 PVC管中
。测管为地下丈量提供了进出通路
。每个传感器之间的接头牢固耐用
，无论是装置在ABS测斜管中还是装置在PVC管中
，测斜仪都能较好维持所有节点的方向一致
。测管通常装置在穿过有可能产生涯动区域的垂直钻孔中
。这些节点以0.61m(2英尺)的间距距离分列
，并提供类似于横向探头的读数分辨率
。当系统逾越移动区域时
，测管也随着移动
，从而扭转测管内节点的倾角
。对来自节点的倾角丈量数据进行处置
，得到测管剖面和剖面变动的曲线图
。变动暗示位移(移动)
。把GEOSTRING柔性测斜仪衔接到SENSLOG数据采集系统
，把读数传输四处置软件
，该软件能够凭据位移或变动率触发警报
。节点、电缆、接头和测杆都很牢固
，因而在项目实现时移置该系统并将其沉新部署到其他项目上是可行的
。GEOSTRING 柔性测斜仪拥有可能弯曲到90°的接头
，能够选择紧凑的运输方式
。

重要特点

? 易于装置

? 实时监测

? 单根电缆装置

? 每个传感器都衔接到上面的传感器

? 预先把校准系数写入到每个节点中

? 提供无传感器的节点

? 牢固耐用的部件

? 靠得住性

? 成本效益好

? 可沉新部署

产品利用

? 边坡不变
，边坡失稳预警

? 大坝和堤防的机能

? 隧路施工引起的地基活动

? 水平受荷桩的挠度

? 挡土墙的变形

? 监测滑坡区域

GEOSTRING 柔性测斜仪的配置

一套典型的系统必要测管、GEOSTRING段、悬挂套件、底部插头和跳线电缆
。

? 测管

选择直径70 mm的测斜管
，或直径38 mm的Schedule 40 PVC管
。订购GEOSTRING系统时
，指定使用的测管类型比力沉要
，以便在节点串上装置适当的扶正器
。

? 5 个节点, 3.048米长的GEOSTRING尺度丈量段

一套尺度的GEOSTRING系统由一串3.048米长的丈量段组成
。丈量段能够分歧挨次装置
，每个传感器的校准系数都嵌入节点中
，由数据纪录仪读取

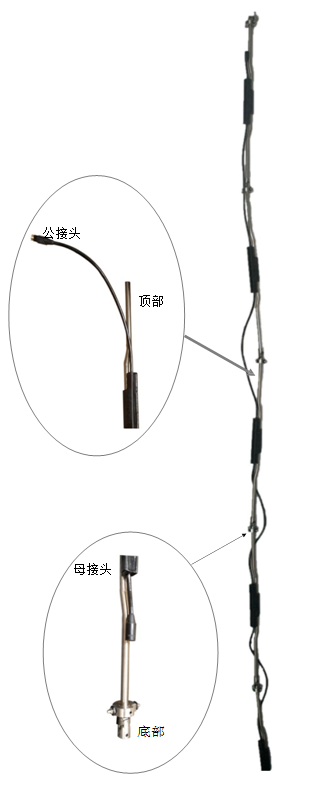

。每个丈量段在上端有一个公接头
，鄙人端有一个母接头
。下端能够通过扶正器和万向节的存在来鉴别
，如下图所示
。

? 1- 4节点GEOSTRING 定造丈量段

也能够造作长度更短的GEOSTRING定造丈量段：0.608m,1,219m,1.828m和2.438mlength(别离有1、2、3或4个节点)
Ｄ芄欢┕焊痰腉EOSTRING定造丈量段
，以凭据钻孔深度调整节点串
。

? GEOSTRING无传感器的仿真丈量段

有0.609米和1.524米长的GEOSTRING无传感器的仿真丈量段
，用来装置在系统的顶部
，以绕过上层而只需监测感兴致的区域
，从而设计师能够优化其系统
。

? GEOSTRING信号电缆

装置
，把底部插头插入要放入测管中的第一个丈量段上的母接头
。把一个丈量段的底端插入到测管中
。

? GEOSTRING底部插头

每条节点串的底端都必要一个底部插头
。底部插头的一端有一个公衔接器
，用来
；ぷ詈笠桓鼋诘
，预防通过接头进水
。

? GEOSTRING 跨接电缆

用一根跨接电缆把每条串的顶部衔接到数据纪录仪
，跨接电缆的一端为母接头
，另一端为暴露的内部导线
，用来衔接数据纪录仪

? GEOSTRING悬挂套件

每个钻孔必要一个悬挂套件
，这组套件蕴含悬挂闸门和用于固定系统的硬件
。

数据纪录仪

把GEOSTRING系吐洮接到SENSLOG数据采集系统
，把读数传输四处置软件
，该软件能够凭据位移或变动率触发警报
。很多Campbell公司的数据纪录仪能够被集成到用于GEOSTRING系统的Roctest公司的Senslog中
。每台CR6或CR1000X能够衔接两个GEOSTRING系统
。每个GEOSTRING系统配一个MD485？楹
，CR1000能够读取五个系统
，CR800三个系统
，CR300一个系统
。兼容CR6, CR300, CR800, CR1000和CR1000X、CR300、CR800和CR1000必要MD485 RS-485接口

数据取回

GEOSTRING柔性测斜仪以工程单元的大局输出位移
，无需进行推算
，因而减轻了数据采集系统的负载
。校准信息已预先写入节点中
，因而丈量段能够分歧挨次装置
。从纪录仪获取的读数能够用电子表格手动处置
，也能够用第三方基于网络的监测系统自动处置
。

节点串的标称限值

节点数最大跳线长度最大跳线长度

易于装运

GEOSTRING 柔性测斜仪拥有可能弯曲到90°的接头
，能够选择紧凑的运输方式
。每段3.048米长的五个丈量段能够装在一个约莫64 x 64 x 64厘米的纸箱钟注其沉量幼于22千克
。由于其紧凑的尺寸
，该系统能够通过联国快递的standard overnight®服务（次日投递）发货
。
