环形纹理测试仪 - 开云kaiyun电竞仪器设备中国有限公司
环形纹理测试仪

型号：

用处：用于丈量路路表表宏观纹理 ，满足ASTM E-2157-01尺度

尺度规范：ASTM E1257

有关产品
产品详情


环形纹理测试仪（Circular Texture Meter CTM）是一种丈量路路表表宏观纹理的仪器 ，利用CCD 激光位移传感器丈量圆形断面深度道理。并且CTM能够在DFT（动态摩擦系数测试仪）测过的统一地位丈量。有多种步骤来表征路面宏观纹理 ，CTM能够直接给出MPD（均匀断面深度）和RMS（均方根）汇报。结合CTM和DFT能够推算出IFI (国际摩阻指数）。CTM也是“FHWA测试仪器指南”中推荐的仪器。


环形纹理测试仪,激光环形纹理测试仪环形纹理测试仪,激光环形纹理测试仪
前视图和后视图

技术规格

1. 位移传感器：CCD激光位移传感器
2. 激光丈量领域：30mm （65-95）
3. 激光光斑尺寸：直径70微米
4. 波长：670mm
5. 垂向分辨率：3微米
6. 丈量半径：142mm
7. 选取数：每圈1024
8. 采样距离：0.87mm （+/- 0.05mm)
9. 圆形断面均分为8部门 ，推算每部门的MPD和/或 RMS
10. 每部门采样数：128
11. 切向速度：6m/min


特点

1. 幼巧 ，便于携带 （约13kg）
2. 丈量急剧 （一次丈量约45秒）
3. 沉复性好 ，汇报MPD和RMS
4. 易操作 ，不受操作者报答滋扰
5. 供电：12VDC ，24W电池
6. 一个测点能够获得四个方向数据 ，如行驶方向 ，垂直行驶方向 ，45度行驶方向和整个圆周

环形纹理测试仪,激光环形纹理测试仪

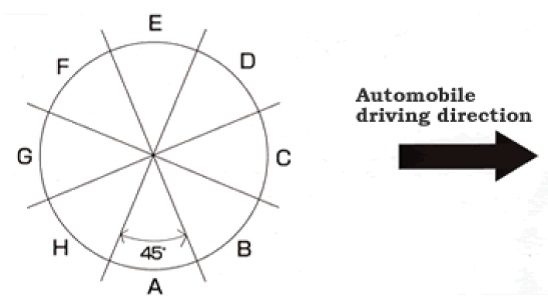

丈量断面周长为892mm ，采样点数为1024 ，能够分成8部门 ，每部门的MPD和RMS都能够丈量得出。如上图A和E部门 ，暗示平行车辆行驶方向的纹理 ，C和G暗示垂直车辆行驶方向的纹理 ，B ，F 和 D ，H的均匀值暗示行驶方向45度的MPD ，A到H的均匀暗示整个断面的MPD值。

丈量道理

位移传感器CCD固定在一个旋转臂上 ，距离一个半径为142mm的圆形测试断面上方80mm。选择臂由一个直流马达驱动 ，切向转速为6米/分钟。CCD传感器一圈采样数为1024 ，即每周长采样间距为0.87mm。数据存储在笔记本电脑里。数据被均匀分成8个部门 ，每部门128个采样数 ，代表111.5mm圆弧长度。软件能够推算出每个部门的MPD和/或RMS。每部门断面中央100mm部门的MPD和RMS也能够推算出。

开云kaiyun电竞·(中国区)官方网站

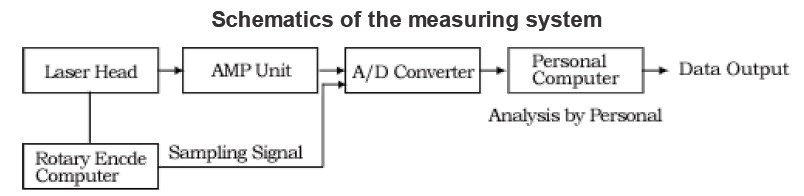

丈量系统框图

利用

人行路 ，路面 ，构筑物地板 ，运动场馆地板等；


尺寸与沉量

CTM：400mm（宽）X 400mm (长）X 270mm （高）； 沉：13kg；
装入运输箱：470mm（宽）X 590mm (长）X 330mm （高）；沉：24kg；


开云kaiyun电竞·(中国区)官方网站

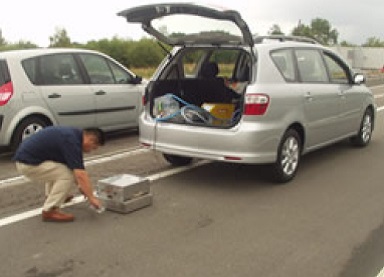

现场测试
